Клинкерный кирпич. Технологические средства кладки

fasad2klinker1. Анкеры

1.1. Материал. Расположение анкеров

Проектирование стеновых конструкций следует выполнять таким образом, чтобы под влиянием разного рода факторов они отвечали самым высоким требованиям. Нужно использовать только проверенные годами материалы. Для изготовления анкеров, в наибольшей степени подходит нержавеющая сталь. Она не подвергается воздействию коррозии и обеспечивает соответствующую прочность. Анкеры изготовлены из стали, которая покрыта защитным слоем (оцинковка, полимерное покрытие) по сравнению недолговечны. Во время выполнения строительных работ внешний слой можно повредить, что приводит к возникновению коррозии.

Фасад постоянно находится под действием ветровых нагрузок, а также значительных температурных колебаний. Материал должен компенсировать их действие, обладая при этом достаточными упругими характеристиками. Слишком жесткий анкер может привести к появлению трещин на фасаде. Еще одна причина, почему он не может быть большой толщины. В среднем этот показатель составляет 3-4мм.

Расположение анкеров зависит от многих параметров и определяется конструктором согласно проекту. В 99% случаев это 5шт на 1м2 площади фасада. В случае высоты здания свыше 5 этажей их количество следует увеличить до 7шт на 1м2. Углубление анкера в несущую конструкцию в среднем составляет 60-80мм. Их размещение по горизонтали осуществляется каждые 50 см и по вертикали каждые 40-45см. Каждый ряд должен выполняться со смещением по отношению к предыдущему. Вокруг оконных или дверных проемов анкеры размещают линейно по 3шт на 1пог.м.

14773-11.2. Виды анкеров

Различают два основных типа анкеров: закладные, последующего монтажа. Первый тип разделяют на анкеры: для обычных швов (тип L), для тонких швов (тип PK). Простота монтажа является основным преимуществом таких средств крепления. В случае несоответствия высоты элемента несущей стены по отношению к фасадной (швы находятся на разных высотах) нужно осуществить отгибания анкера.

Второй тип крепления используется в случае предварительно возведенной несущей стены или конструкции (монолитная стена), что не позволяет использовать первый тип. Анкера последующего монтажа разделяют на забивные и вкручиваемые. В зависимости от стенового материала применяют различные виды дюбелей. В случае применения дополнительного утеплителя используют прижимные кружки. Они обеспечивают прилегание минеральной ваты к стене, а также противодействуют оседанию конденсата.

14774-12. Вентиляционные коробки

2.1. Материал. Применение

Вентиляционно-осушительные коробки используются на фасадах из клинкерного или облицовочного кирпича. Они способствуют отводу конденсата. Изготавливаются коробочки из специально разработанного полимера (ABS). Они имеют прямоугольную форму и единый размер 11х6х1,1см. Данный продукт соответствует стандарту качества ISO 9002. Проникновению во внутреннюю конструкцию стены насекомых и грызунов предотвращает сетка.

Коробки размещают в каждом втором третьим вертикальном шве между кирпичами. Дополнительно их располагают снизу и сверху оконных проемов с шагом 1м. Правильный монтаж обеспечивается благодаря маркировке «вверх» и «перед». Нужно следить, чтобы при кладке кирпича, раствор не попадал в вентиляционные отверстия. В случае, если высота фасада превышает 6м, следует разместить дополнительный ряд коробок на половине высоты фасада. Правильное расположение вентиляционных элементов способствует отводу влаги и предотвращает образование грибка в утеплителе.

50493.Отверстия в фасадах из клинкерного кирпича

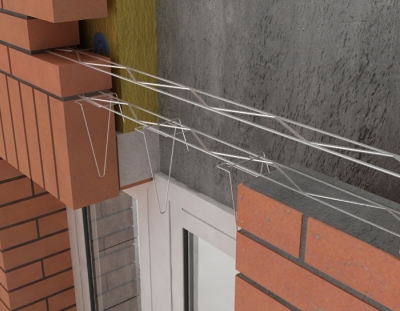

3.1 Отверстия в системе Murfor

Система Murfor представляет собой две параллельные арматуры, которые связаны между собой третьей. Она изогнута в форме синусоиды. Материалом для изготовления данной системы служит оцинкованная сталь. Ее ширина составляет от 30 до 280мм. Так как Murfor предназначена для усиления кладки, она закладывается прямо в горизонтальный шов. Для предотвращения коррозии раствор должен закрывать ее с каждой стороны минимум на 2,5 см. Максимальная длина отверстия, которое может перекрыть система Murfor, составляет до 2м. В зависимости от типа кладки кирпича над окнами или дверями используются различные варианты хомутов. Перед монтажом перемычки необходимо смонтировать опалубку, которая должна стоять минимум 14 дней.

Основные моменты монтажа:
— минимальное опирания арматуры Murfor должно составлять не менее 25 см,

— для снятия напряжений систему нужно смонтировать в два ряда,

— хомуты закладываются в каждом вертикальном шве при кладке кирпича горизонтально и в каждом третьем при кладке на торец,

— обязательно хомуты должны быть заложенными в крайних швам отверстия.

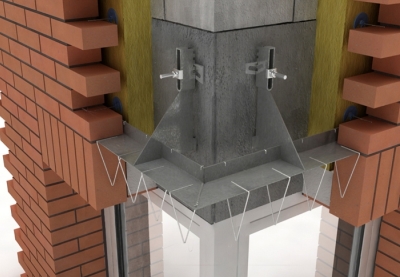

50503.2 Отверстия на консолях

В случае, если длина отверстия превышает 2м рекомендуется использовать консоли из нержавеющей стали. Она состоит из хомутов, которые крепятся непосредственно к несущей стене и уголка. В зависимости от места применения и необходимого типа соединения они могут иметь различную форму. Согласно стандарту, консоли крепятся непосредственно к железобетонным элементам дома, с помощью химических анкеров. Дополнительно для различных типов кладки кирпича используются несколько типов нержавеющих хомутов.

Фасад из клинкерного или облицовочного кирпича требует дополнительных средств, которые будут способствовать его правильному функционированию. Только проверенные годами материалы и квалифицированный монтаж обеспечивать долговечность всей конструкции.
